कार दिवा कव्हर इंजेक्शन मोल्ड

कार दिवा कव्हर इंजेक्शन मोल्ड

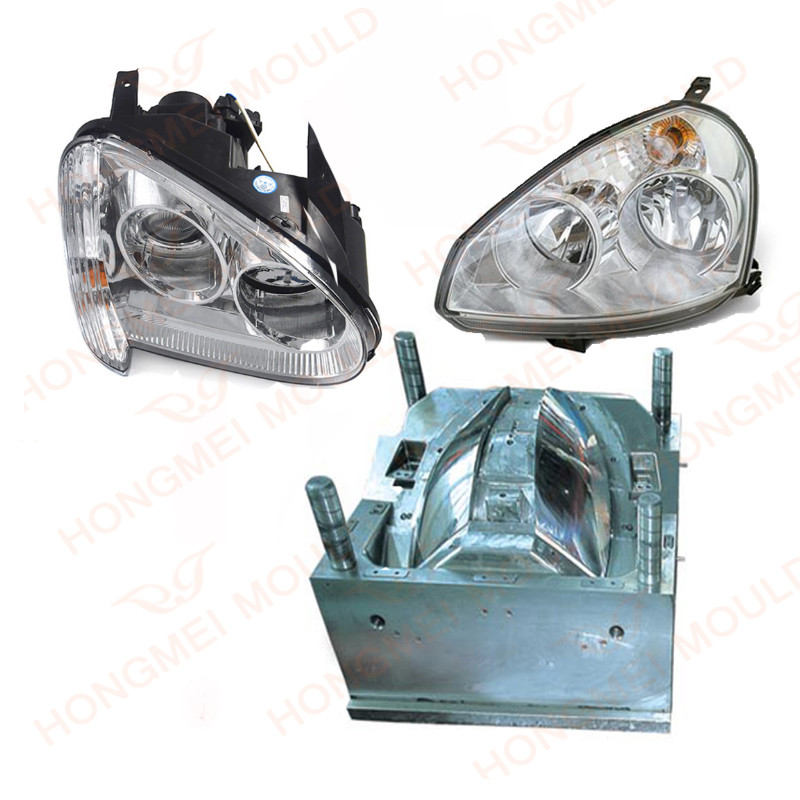

प्लास्टिक मोल्ड: कार लॅम्प कव्हर इंजेक्शन मोल्ड

साचा पोकळी: 1+1

हॉट रनर: "HOTSET" हीटिंग कॉइलसह 4 थेंब, वेगळे तापमान नियंत्रक

साचा पोकळी स्टील: DIN 1.2738

मोल्ड कोर स्टील: DIN 1.2312

मोल्ड स्लायडर घाला: नायट्राइडिंगसह DIN 1.2738

कोर घाला सक्रियकरण: 4 हायड्रोलिक सिलेंडर

प्लास्टिक सामग्री: ABS

सायकल वेळ: 40 से

वितरण वेळ: 50 दिवस

इतर कोणतीही आवश्यकता तुम्ही आमच्याशी चर्चा करू शकता.

कार दिवा परिचय

पुढील आणि मागील दिव्यांचे मुख्य घटक आहेत: डाव्या आणि उजव्या लेन्स, डाव्या आणि उजव्या सजावटीच्या फ्रेम्स, उजव्या आणि डाव्या दिव्याचे कवच आणि उजवे आणि डावे आरसे.

कार दिवा देखावा आवश्यकता

१. ऑप्टिकल लेन्स

 उत्पादन पारदर्शक आहे, आतील बाजूस नमुना आहे, देखावा विनंती जास्त आहे

2 अलंकार आवरण

उत्पादनाचे स्वरूप अल्युमिनाइझ केलेले आहे, आणि काही भागात फ्रॉस्ट करणे आवश्यक आहे

३ . दिव्याचे कवच
अंतर्गत कार्ये, कॅप होल, बॅक कव्हर होल आणि इतर असेंब्ली आवश्यकतांसाठी उत्पादने.

४ . परावर्तक

इलेक्ट्रोप्लेटिंग उत्पादने, प्रकाश वितरणासाठी कठोर आवश्यकता आहेत, ॲल्युमिनियम प्लेटिंगचे स्वरूप

मोल्ड डिझाइन स्ट्रक्चर

ऑटोमोटिव्ह लाइट शेल प्लास्टिक फिक्स्ड मोल्ड इंद्रियगोचरचे पालन करणे सोपे आहे, दिवा शेल सोडवण्यासाठी प्लास्टिक निश्चित साचा डिझाइन प्रतिबंध आहे:

* मोल्ड डिझाइन करण्यापूर्वी, प्लॅस्टिकच्या भागांच्या मोठ्या क्लॅम्पिंग फोर्ससह क्षेत्राचा रिलीझ स्लोप 3 अंशांपेक्षा जास्त किंवा त्यापेक्षा जास्त आहे की नाही हे तपासा आणि स्थिर साचा चिकटविणे आणि ड्रॅगिंगचे नुकसान टाळण्यासाठी ते 5 अंशांपेक्षा जास्त डिझाइन करण्याचा प्रयत्न करा. प्लास्टिकचे भाग.

* इन्व्हर्ट पॅटर्न प्लॅस्टिकच्या भागांच्या आतील बाजूस डिझाइन केलेले आहे जेथे साचा चिकटविणे सोपे आहे आणि सीलिंग फोर्स मोठे आहे. इनव्हर्ट पॅटर्नची खोली 0.5 ~ 1 मिमी आहे आणि इन्व्हर्ट पॅटर्न प्लास्टिकच्या भागांच्या गोल कोपऱ्याजवळ डिझाइन केला आहे.

* मोल्ड केलेल्या भागांच्या आतील बाजूस मजबुतीकरण बार डिझाइन करा जेथे क्लॅम्पिंग फोर्स मोठा असेल किंवा पुश रॉडवर उलटा हुक डिझाइन करा.

कूलिंग वॉटर चॅनेल "व्हर्टिकल वॉटर पाईप + कलते वॉटर पाईप + राइझर वॉटर वेल" चे एकत्रित स्वरूप स्वीकारते आणि कूलिंग सिस्टम प्राधान्याने उभ्या पाण्याच्या पाईपचा अवलंब करते. पुढे कलते पाणी पाईप आहे, तरच विभाजन प्रकार चांगले वापरते.

एकत्रित कूलिंग चॅनेल समान रीतीने व्यवस्था केलेले आणि पोकळीच्या जवळ आहे, जे मोठ्या बॅच आणि उच्च अचूकतेसह इंजेक्शन मोल्डसाठी योग्य आहे. त्याची कमतरता म्हणजे कूलिंग वॉटर पाईप प्रक्रिया करणे अधिक त्रासदायक आहे.

मोल्ड डिझाईनमध्ये, प्लॅस्टिकच्या भागांचे मोठे होल्डिंग फोर्स असलेले क्षेत्र 5 अंशांपेक्षा जास्त डाई स्लोपमुळे असते आणि मूव्हिंग मोल्डच्या बाजूने 0.5 मिमी खोलचा उलटा नमुना तयार केला जातो.

त्यामुळे, साचा बाहेर काढणे आणि काढणे गुळगुळीत आहे, यंत्रणा सहजतेने फिरते, साचा सुरक्षित, स्थिर आणि विश्वासार्ह आहे आणि साचा निश्चित साच्याच्या घटनेला चिकटत नाही, दिवा शेल प्लास्टिकच्या भागांना स्थिर साचा चिकटविण्याची समस्या यशस्वीरित्या सोडवते. चाचणी उत्पादनानंतर, मॉडेलमध्ये चांगला लोडिंग प्रभाव आणि स्थिर परिमाण आहे.

Hongmei मोल्ड कंपनीचा फायदा
- विनामूल्य डिझाइन: भाग डिझाइन आणि मोल्ड डिझाइनसह
- सेवा: 24 तास ऑनलाइन सेवा
- उपकरणे: पाच-अक्ष हाय-स्पीड मिलिंग मशीन
तीन-अक्ष हाय-स्पीड मिलिंग मशीन
सीएनसी मिलिंग मशीन
खोल छिद्र ड्रिलिंग मशीन
मोठ्या प्रमाणात मिलिंग मशीन
सीएनसी खोदकाम मशीन
इलेक्ट्रिक स्पार्क (EDM)
वायर कटर

माझ्याशी संपर्क साधा
